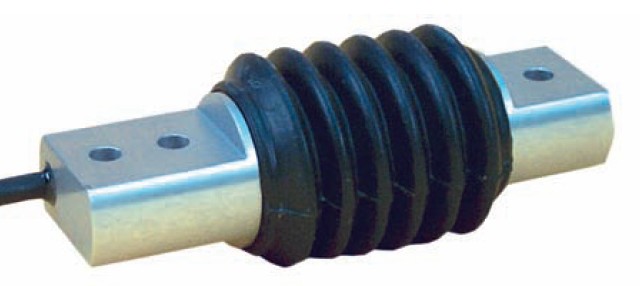

德國Burster稱重傳感器型號8511-5200特點：
加載彎曲梁
對于拉伸和壓縮力
從0測量范圍... 5不為0 ... 2000 N
高線性度高達0.1 ％
極低的安裝高度
力的簡單應用
材料鋁或不銹鋼
根據要求特殊設計
德國Burster 8511-5200稱重傳感器訂購專線：020-82303306
8511-5200傳感器應用：
型號8511彎曲梁稱重傳感器是專為測量拉伸和壓縮力。他們的高精度，低扭矩的靈敏度和非常低的安裝高度使這些傳感器特別適合于使用在稱重和配料技術以及用于實驗室和生產使用。極其簡單的施力使8511-5200：0-±200N傳感器容易處理。它提供了一個非常有利的價格/性能比，可以普遍適用于靜態和動態測量。
應用舉例：
加藥系統
載荷撓度曲線
拉緊力測量線或線絡筒機
摩擦力
索力
拔出力等
8511-5200稱重傳感器描述：
8511-5200測力傳感器的測量元件包括一個雙彎曲梁的應變儀，它的電阻與力的應用程序更改。當應用一電壓的應變儀橋，在應變的變化應變片電阻轉換成輸出電壓，這是成正比的力。應變片和整個測量元件被保護，水噴霧橡膠波紋管安裝負載傳感器，它被牢固地夾緊在側2鉆孔。的張力或壓縮力被測得在其另一端被施加。力容易應用垂直于傳感器軸。這是為了防止偽造的測量值。上的影響從負載距離的增加導致測量信號在安裝側（通過觸摸手指EG）是可以忽略的過載保護可使用實現很少的努力機械止動件技術的變化保留-在CAD繪圖（ 3D/2D ），此傳感器可以在線導入直接到您的CAD系統。

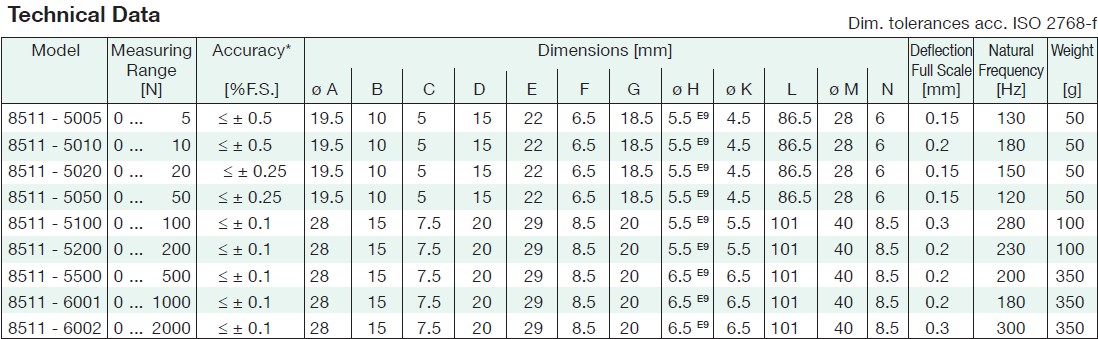

8511-5200稱重傳感器參數模型：
模型測量精度*尺寸[mm]撓度自然重量
量程滿度頻率[N] [ ％ FS]H 2 O吉隆坡直徑MN [毫米] [赫茲] [ G]E L E C T R I C一L V A L
電橋電阻：全橋，箔模型應變計350 Ω
額定激勵電壓：多達范圍0 ... 20 N最大。 5 V DC 在范圍0 ... 50 N最大10 V DC
靈敏度：多達范圍0 ... 20 N 1毫伏/ V，標稱在范圍0 ... 50 N 1.5毫伏/ V
絕緣電阻： > 10 MΩ
分流校準電阻： 100kΩ的± 0.1 ％
電橋的輸出電壓由該值的分流誘發指示校準協議從規定值的偏差是可能的
操作溫度： - 20 °C ... 80 °C
溫度補償： 15℃ ... 70 °C
零點溫度影響： ≤ 0.01 ％ F.S. / K
溫度影響： ≤ 0.02 ％讀數/ K
我機械加一個N I C A L V A L ü （E S）
測量類型：拉伸和壓縮
測量的優先方向：校準的方向是通過在傳感器上的箭頭所示 在此負載方向，輸出電壓為正。
偏轉靜態安全過載：容量的150％
動力性能：容量推薦50 ％
截至測量范圍0 ... 200千牛頓的負載8511-5200傳感器不適合于一個非常高的數字周期性載荷。
設計：雙彎梁
材料：鋁，陽極氧化
范圍≤ 0 ... 200牛頓：采用高強度車身的傳感器
范圍≥ 0 ... 500 N ：材質為不銹鋼1.4542傳感器本體
波紋管磨損性和耐候性橡膠
防護等級： ACC 。 EN 60529 IP54
外形尺寸：見表格及尺寸圖
4線屏蔽PVC電纜帶免費焊接端，長度2米，
直徑4.5毫米，彎曲半徑≥20毫米。扭結保護
通過一個額外的聚合物涂層，長約實現。 30mm時，
直徑5.5毫米
接線代碼：
白色正面激勵
棕色的負激勵
黃色信號輸出正
綠色信號輸出負
8511-5200稱重傳感器安裝及型號：
截至測量范圍0 ...強度等級為200牛頓螺絲
必要時，測量范圍從0 ... 500 N螺絲 強度等級為12.9 。
負荷彎曲梁，測量范圍10 N型號8511-5200
加載彎曲梁，測量范圍20 N，
輸出1 mV /視頻型號8511 - 5020- V010標準化
配套連接器， 12針的起爆裝置桌面設備型號9941
配套連接器， 9針為9163 -V3 ， 9235和9310
校準步驟包括在范圍電纜的輸出部分集成標準化
一個傳感器或測量鏈中的壓縮和/或校準
拉伸方向20 ％的步長測量范圍上下，在的非線性，遲滯和非重復性綜合誤差

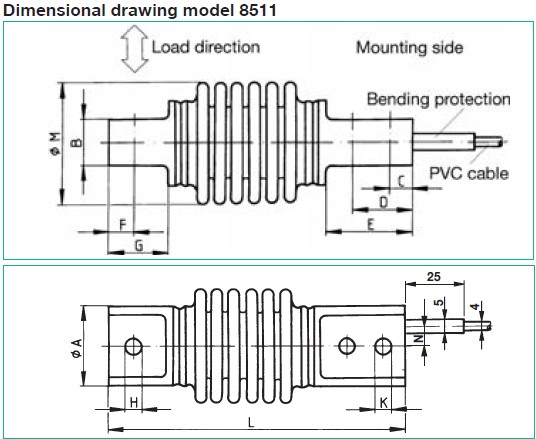

公差符合。 ISO 2768 -F二維繪圖模型8511
8511 - 5005 0 ... 5 ≤± 0.5 19.5 10 5 15 22 6.5 18.5 5.5 4.5 E9 86.5 28 6 0.15 130 50
8511 - 5010 0 ... 10 ≤± 0.5 19.5 10 5 15 22 6.5 18.5 5.5 4.5 E9 86.5 28 6 0.2 180 50
8511 - 5020 0 ... 20 ≤± 0.25 19.5 10 5 15 22 6.5 18.5 5.5 4.5 E9 86.5 28 6 0.15 150 50
8511 - 5050 0 ... 50 ≤± 0.25 19.5 10 5 15 22 6.5 18.5 5.5 4.5 E9 86.5 28 6 0.15 120 50
8511 - 5100 0 ... 100 ≤± 0.1 28 15 7.5 20 29 8.5 20 5.5 E9 5.5 101 40 8.5 0.3 280 100
8511 - 5200 0 ... 200 ≤± 0.1 28 15 7.5 20 29 8.5 20 5.5 E9 5.5 101 40 8.5 0.2 230 100
8511 - 5500 0 ... 500 ≤± 0.1 28 15 7.5 20 29 8.5 20 6.5 E9 6.5 101 40 8.5 0.2 200 350
8511 - 6001 0 ... 1000 ≤± 0.1 28 15 7.5 20 29 8.5 20 6.5 E9 6.5 101 40 8.5 0.2 180 350
8511 - 6002 0 ... 2000 ≤± 0.1 28 15 7.5 20 29 8.5 20 6.5 E9 6.5 101 40 8.5 0.3 300 350
